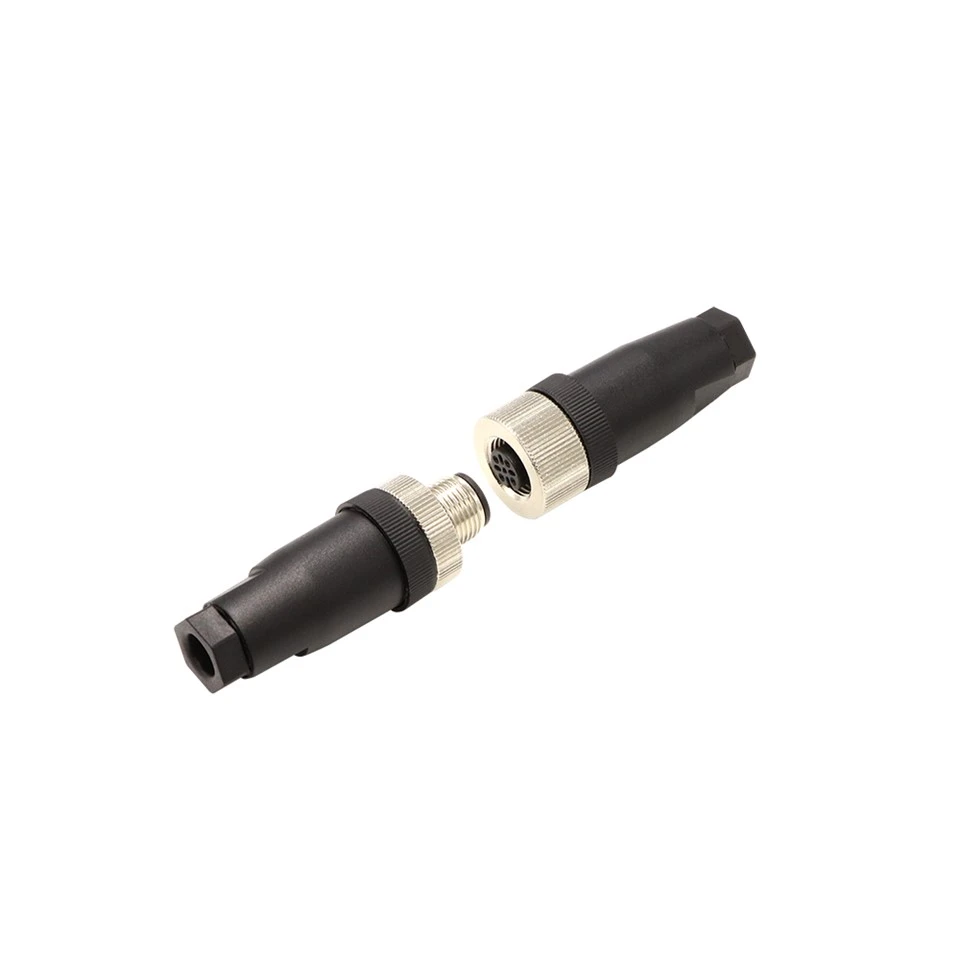

ขั้วต่อกันน้ำสำหรับงานหนัก M12 8 Pin IP67
Dongguan Hejiaxin Technology Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของขั้วต่อกันน้ำสำหรับงานหนัก m12 8 pin ip67 ในประเทศจีน โปรดส่งผลิตภัณฑ์คงทนที่ผลิตในประเทศจีนที่นี่และรับรายการราคาจากโรงงานของเรา ผลิตภัณฑ์ที่กำหนดเองทั้งหมดมีคุณภาพและราคาที่แข่งขันได้

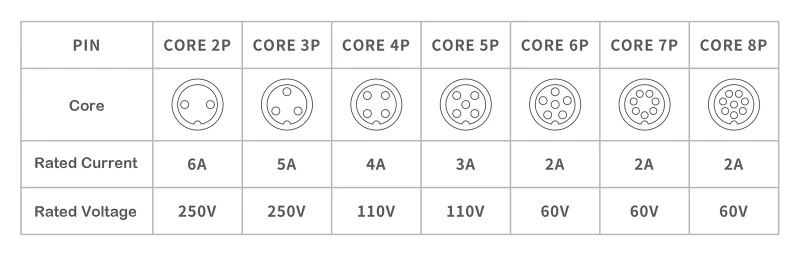

ข้อมูลจำเพาะทางเทคนิค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ระดับแรงดันไฟฟ้า |
AC250V |
|
การให้คะแนน R ปัจจุบัน |
น้อยกว่าหรือเท่ากับ 6A |
|
เวลาของปลั๊ก |
1500 |
|
แม็กซ์เคเบิล OD |
น้อยกว่าหรือเท่ากับ 6.0 มม |
|
โครงสร้างวงจร |
ขนาน |
|
ต้านทานการติดต่อ |
10mΩ |
|
โครงสร้างฉนวน |
500MΩที่DC500V |
|
ความทนทานต่อแรงดันไฟฟ้าที่อุณหภูมิห้อง |
1.5KV |
|
คะแนนอุณหภูมิ |
-20 องศา ~+85 องศา |
|
ระดับกันน้ำ |
IP67 |
ข้อมูลจำเพาะของวัสดุ
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
วัสดุลวด |
พีวีซี ยาง |
|
วัสดุแจ็ค |
พีวีซี |
|
วัสดุพิน |
ทองเหลืองชุบนิเกิล- |
|
แหวนซีล |
ยาง |

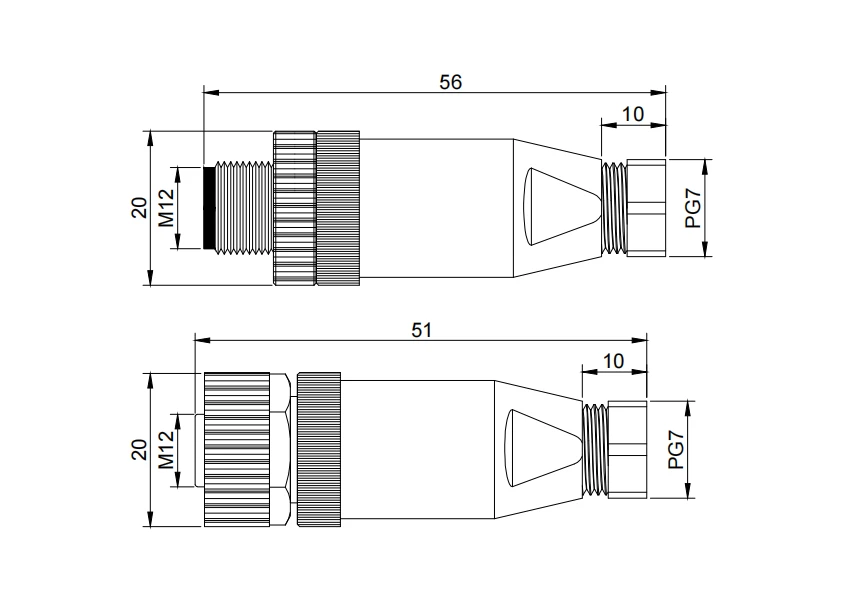

การเขียนแบบวิศวกรรมผลิตภัณฑ์
การเขียนแบบบอกขนาดให้ข้อมูลทางกลที่สำคัญต่อสารสกัด CAD ที่แนบมา ความยาวโดยรวมของปลั๊กตัวผู้ 56.0 มม. โดยมีความยาวเกลียวผสมพันธุ์ 10.0 มม. และเกลียวเข้าสายเคเบิล PG7 (เกลียวท่อร้อยสายเมตริก) ที่ความยาว 20.0 มม. ความยาวโดยรวมของเต้ารับตัวเมีย 51.0 มม. โดยมีข้อกำหนดเกลียวเหมือนกัน: ปลายคู่ 10.0 มม. และรายการสายเคเบิล PG7 20.0 มม. ทั้งสองใช้เกลียวผสมพันธุ์ M12×1.0 และ PG7 สำหรับการต่อเคเบิลแกลนด์ ความคลาดเคลื่อนต่อ ISO 2768‑m ตำแหน่งปุ่มโพลาไรซ์ที่ทำเครื่องหมายไว้เพื่อการวางแนวที่ถูกต้อง PDF/DWG พร้อมใช้งานสำหรับการรวม CAD ตรวจสอบการเชื่อมต่อของเกลียวและความเข้ากันได้ของเคเบิลแกลนด์ก่อนการประกอบ
รายละเอียดสินค้า

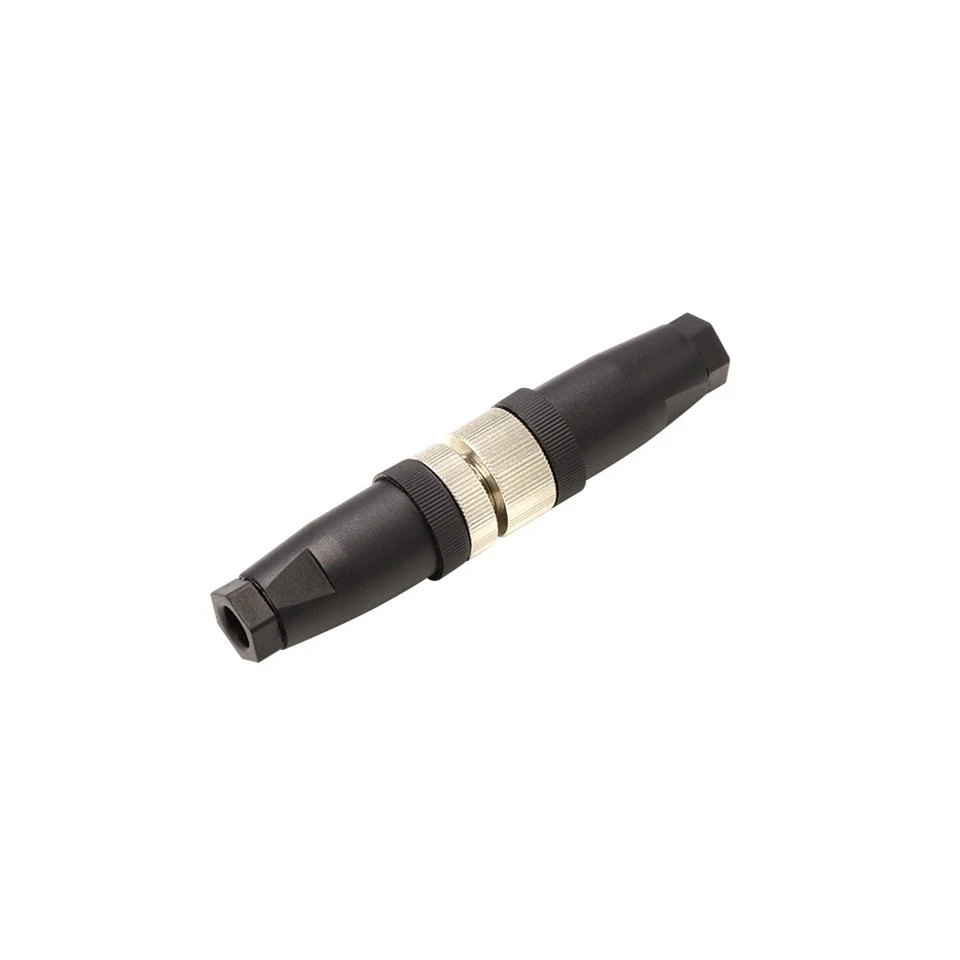

2-Pin ชายและหญิงที่แต่งงานกัน

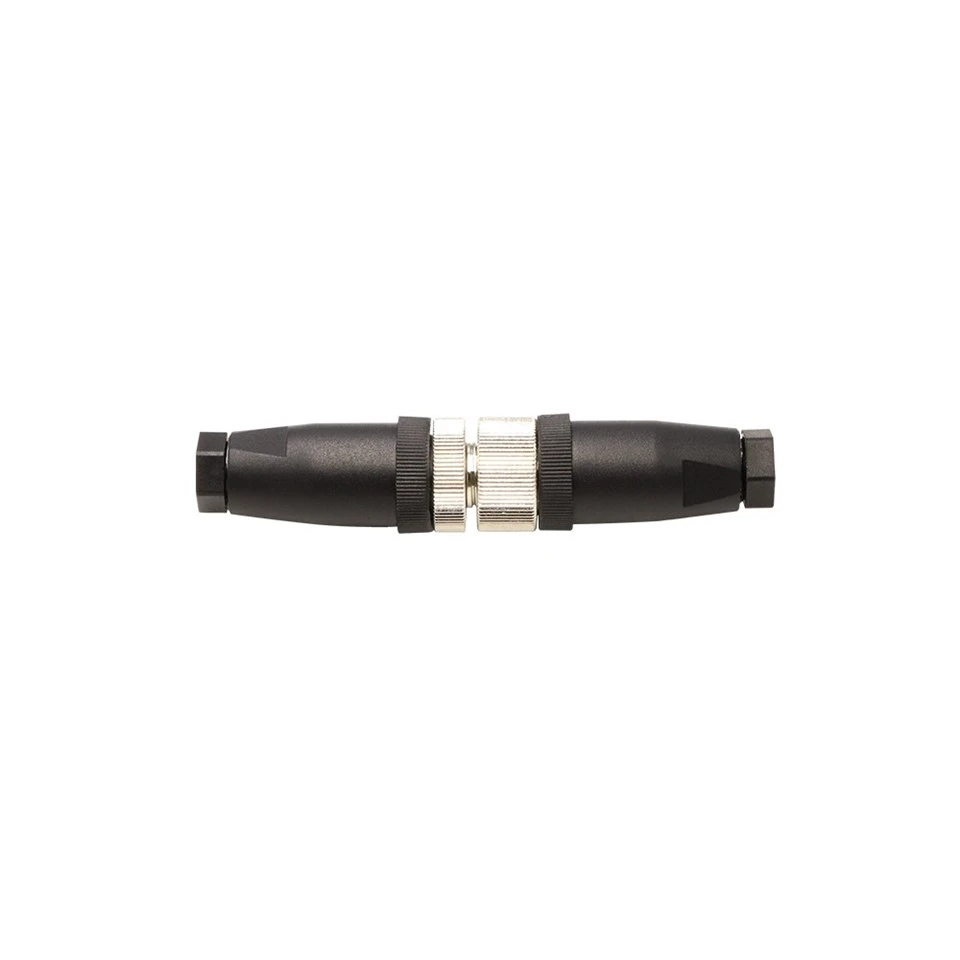

ภาพนี้แสดงรุ่น 2 พิน (เส้นผ่านศูนย์กลางพิน 1.0 มม.) ของซีรีส์ M12 โดยมีขั้วต่อตัวผู้และตัวเมียเข้าคู่กันอย่างสมบูรณ์ การเชื่อมต่อเกลียวระหว่างโลหะกับโลหะของน็อตข้อต่อ M12×1.0 นั้นมองเห็นได้ชัดเจน โดยไม่มีช่องว่างที่ข้อต่อ ช่วยให้มั่นใจได้ถึงความแข็งแกร่งทางกลและการป้องกัน EMI อย่างต่อเนื่อง ตัวเรือนทั้งสองเป็น PVC สีดำ แต่อินเทอร์เฟซเผยให้เห็นเกลียวทองเหลืองชุบนิกเกิลและหน้าสัมผัสตรงกลางทั้งสอง โอริงซีลถูกบีบอัดอย่างสม่ำเสมอ ภาพนี้ยืนยันความพอดีและการตกแต่งที่เหมาะสม ซึ่งมีประโยชน์สำหรับการตรวจสอบคุณภาพก่อนการใช้งานภาคสนาม
ปลั๊กตัวผู้ 3 ขา (อินเทอร์เฟซโลหะ)

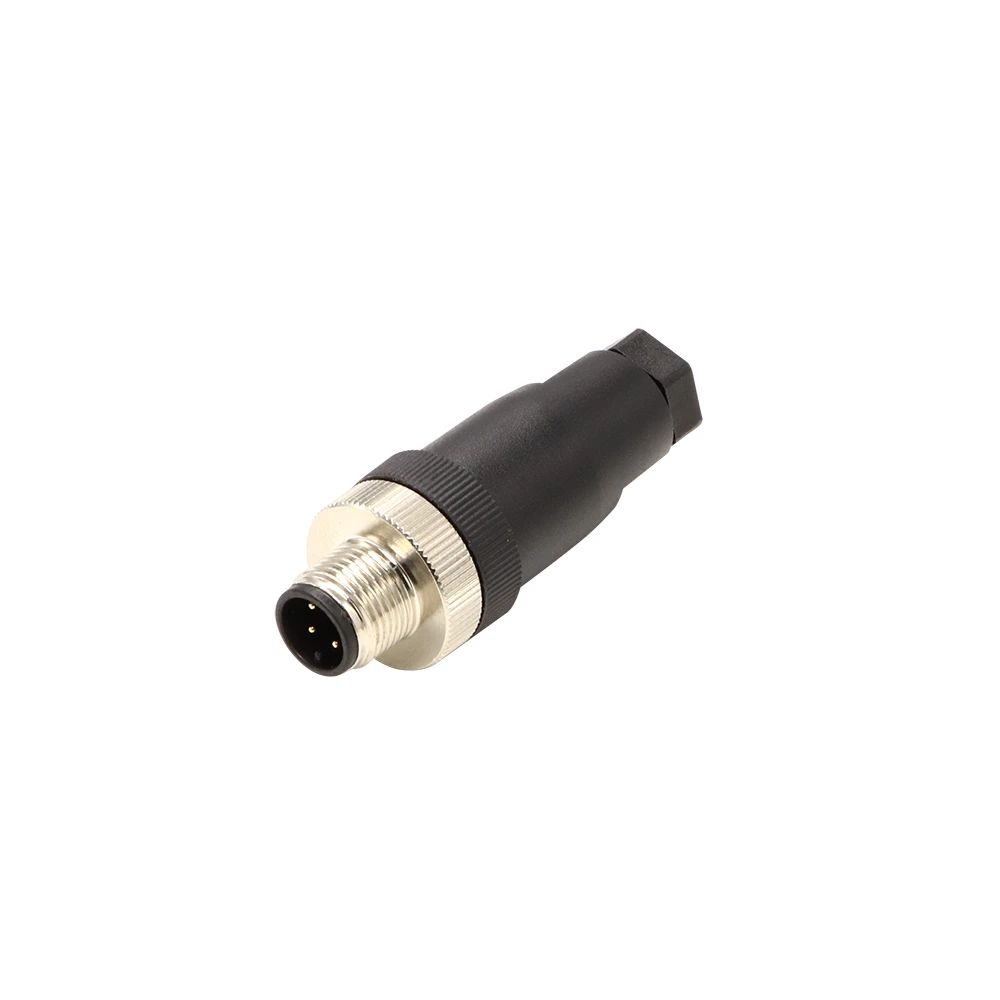

มุมมองด้านหน้านี้แสดงปลั๊กตัวผู้ 3 ขา (พินเส้นผ่านศูนย์กลาง 1.0 มม.) ของตระกูล M12 เดียวกัน หน้าสัมผัสทองเหลืองชุบนิกเกิลสามหน้าจัดเรียงอยู่ในรูปแบบสามเหลี่ยมมาตรฐาน โดยมีปุ่มโพลาไรซ์อยู่ที่ตำแหน่ง 12 นาฬิกา มองเห็นเกลียวนอก M12×1.0 และโอริงแบบฝังด้านหลังรูทเกลียวได้ชัดเจน ตัวเรือน PVC สีดำให้ฉนวนที่ทนทาน รูปภาพนี้ใช้อ้างอิงในการตรวจสอบสภาพพิน คุณภาพการชุบ และความสมบูรณ์ของเกลียวก่อนผสมพันธุ์ เหมาะสำหรับการใช้งานที่ต้องการสัญญาณแยกกันสามสัญญาณหรือการกำหนดค่ากำลัง/สัญญาณแบบผสม
